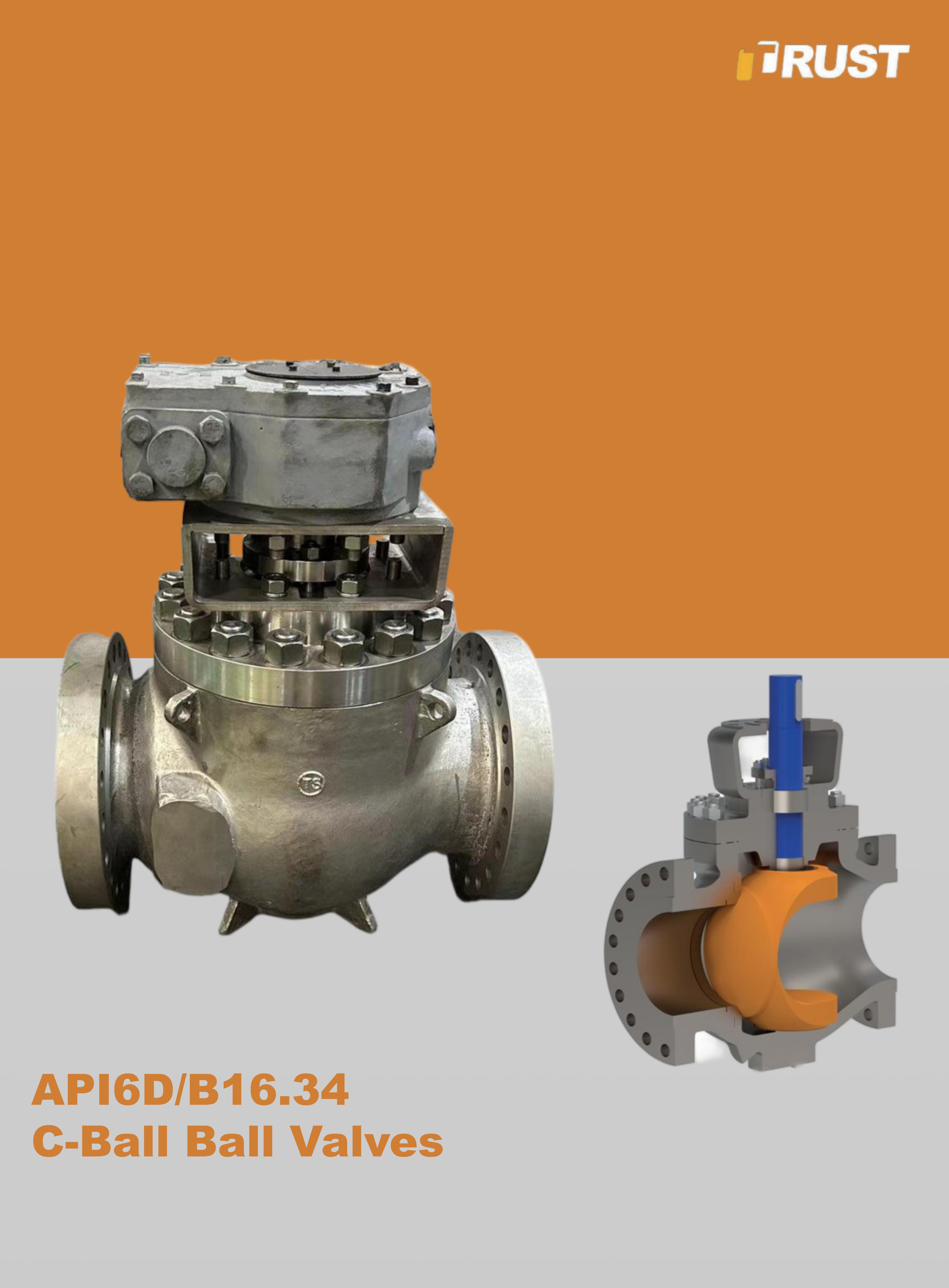

Valvole a Sfera C-Ball

Affidabilità senza cavità per isolamento critico e controllo di flusso

“Nessun fluido intrappolato. Nessun compromesso. Le C-Ball di Trust Valve: progettate per prestazioni continue e senza interruzioni.”

INQUESTIONE

Caratteristiche	Vantaggi
Geometria della sfera a forma di C	Elimina le cavità interne in cui i fluidi (fanghi, liquidi viscosi o solidi) possono accumularsi, indurirsi o generare sovrapressione – elemento essenziale per prevenire blocchi e fermi impianto imprevisti.
Meccanismo doppio eccentrico	La sfera ruota su due assi, garantendo un contatto minimo con la sede durante apertura e chiusura. Ciò riduce attrito e usura, estendendo la vita della valvola fino al 50% rispetto alle valvole a sfera tradizionali in applicazioni ad alto ciclo.
Tenuta metallo-metallo ermetica	Le sedi con riporto in Stellite® temprato e la sfera C lavorata con precisione creano una tenuta metallo-metallo che supera gli standard di perdita API 598 Classe VI. Ideale per contenere fluidi tossici, infiammabili o di alto valore.
Design Fire-Safe e antistatico	Intrinsecamente resistente al fuoco (conforme a API 607 / 6FA) senza dipendere da guarnizioni morbide – i componenti metallici mantengono l'integrità durante incendi. Gli steli antistatici evitano scariche elettrostatiche in aree pericolose.
Corpo in lega forgiata	I materiali del corpo e degli organi interni (acciaio al carbonio WCB, acciaio legato WC6, acciaio duplex) resistono a pressioni estreme (fino a Classe 4500 / PN 760) e temperature comprese tra -196°C e 538°C, adattandosi a servizi HPHT e criogenici.

Valvole a sfera C-Ball industriali (Industrial C-Ball Ball Valves)

Soluzioni versatili per isolamento e controllo di flusso generale nei settori Oil & Gas, petrolchimico ed energetico.
Dimensioni: da NPS 2” a 24” (DN 50 – DN 600); Classi di pressione: Classe 150 –3000.

Valvole a sfera C-Ball per HPHT (HPHT C-Ball Ball Valves)

Corpi forgiati rinforzati e supporti trunnion heavy-duty per applicazioni ad altissima pressione (Classe 4500 / PN 760) e temperatura (fino a 538°C).
Ideali per collettori testa pozzo, condotte sottomarine e sistemi a vapore supercritico.

Varianti speciali di valvole C-Ball (Specialty C-Ball Variants)

Servizio acido: materiali conformi a NACE MR0175 / ISO 15156 (22Cr duplex, 25Cr super duplex) resistenti alla criccatura da sforzo solfidico in ambienti ricchi di H₂
Criogeniche: colli estesi e leghe a bassa temperatura (LCB, 316L) per servizio LNG / LPG (-196°C ÷ -50°C), prevenendo la formazione di ghiaccio.
Per fluidi abrasivi: sfere e sedi rivestite in carburo di tungsteno per fanghi, estrazione mineraria e fluidi con particelle solide (es. fanghi di carbone, lavorazione minerali).

Diametri: da NPS 2” a 48” (DN 50 – DN 1200)
Classi di pressione: Classe 150 – 4500 (PN 20 – PN 760)
Temperature di esercizio: da -196°C (-320°F) a +538°C (1000°F)
Materiali del corpo: acciaio al carbonio (WCB, A105), acciaio legato (WC6, WC9), acciaio inox duplex / super duplex
Materiali di sede e sfera: Stellite® 6, Inconel® 625, carburo di tungsteno (per servizio abrasivo)
Connessioni terminali: flangiate (RF, RTJ secondo ASME B16.5), a saldare di testa (ASME B16.25), filettate (NPT / BSP)
Test: prova idrostatica del corpo (1,5× pressione nominale), prova di tenuta (1,1×), test Fire-Safe (API 607), test NACE TM0177 (servizio acido)

Oil & Gas: isolamento condotte, lanciatori/ricevitori di pig, collettori testa pozzo e linee gas acido
Petrolchimico: linee di alimentazione reattori ad alta pressione, trasferimento solventi e sistemi di compressione idrogeno
Produzione di energia: isolamento collettori vapore, alimentazione caldaie, desolforazione fumi (FGD)
LNG / LPG: stoccaggio e linee di trasferimento criogeniche, in cui il design privo di cavità previene blocchi di ghiaccio
Industria mineraria: trasporto fanghi, gestione residui e processi minerari resistenza elevata all'abrasione da solidi
