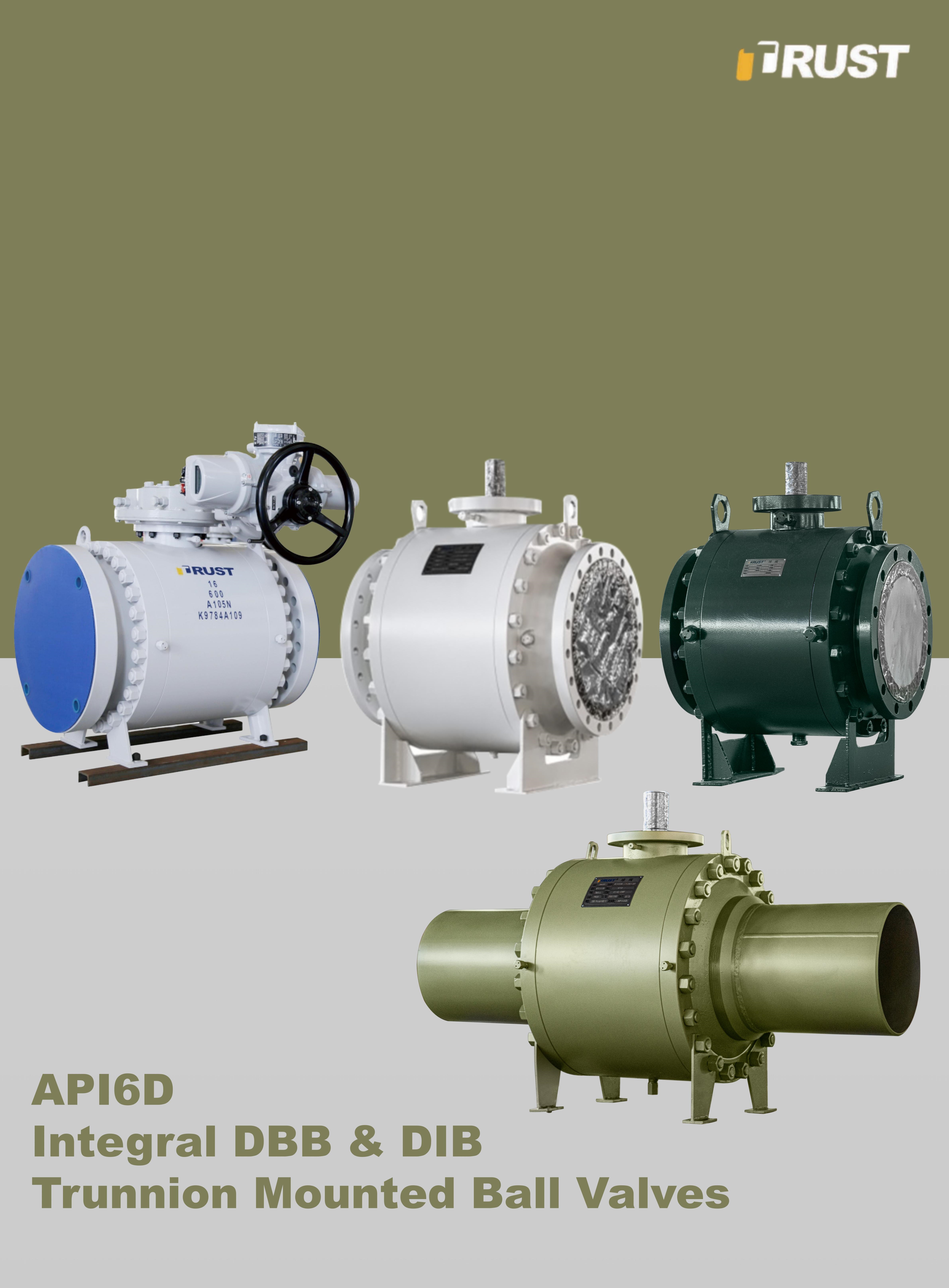

Valvole a Sfera Trunnion Montate Integrali DBB & DIB-Trust Valve (JiangSu) Co.,Ltd.

Valvole a Sfera Trunnion Montate Integrali DBB & DIB

Controllo di precisione e tenuta ermetica per applicazioni industriali complesse

"Certificazione API 6D. Perdite zero. Valvola di sicurezza: resistenza del perno per flusso ad alta pressione."

INQUESTIONE

Sfera montata su perno (Trunnion-Mounted Ball): La sfera è supportata da due perni, superiore (collegato allo stelo) e inferiore, eliminando qualsiasi movimento assiale anche sotto alta pressione. Questo design riduce l'usura delle sedi e garantisce un funzionamento stabile in sistemi di grande diametro (≥4") o ad alta pressione (≥Class 600).
Sedi flottanti con carico a molla (Floating Seats with Spring Loading): Due sedi caricate a molla (a monte e a valle) premono costantemente contro la sfera, mantenendo una tenuta ermetica anche con variazioni di pressione. Le sedi sono disponibili in PTFE (per uso generale) o in metallo su metallo (per applicazioni ad alta temperatura o con fluidi abrasivi).

Caratteristica	Conformità e Vantaggi
Design antincendio	Conforme agli standard API 607 / API 6FA: le sedi metalliche di sicurezza impediscono perdite durante un incendio, garantendo la massima sicurezza nei servizi con idrocarburi.
Stelo anti-espulsione	Lo stelo è trattenuto meccanicamente per evitare l’espulsione sotto pressione, in conformità ai requisiti di sicurezza previsti dalla norma API 6D.
Funzionamento a bassa coppia	I cuscinetti temprati del perno e le sedi auto-lubrificanti riducono l’attrito, consentendo un’azionamento agevole — manuale, con riduttore o tramite attuatore.
Chiusura ermetica a bolle	Tenuta certificata API 598 Classe VI (≤ 0,1 cc/min), ideale per l’isolamento critico in condotte di petrolio, gas o prodotti chimici.
Resistenza alla corrosione	Materiali disponibili: acciaio al carbonio (WCB), acciaio inox 316L o acciaio duplex / super duplex, conformi alla norma NACE MR0175 per servizi acidi (sour service).

Valvole a sfera a perno standard (Standard Trunnion Ball Valves)

Dimensioni (Sizes): 2"–24" NPS (DN 50–600)
Classi di pressione (Pressure Classes): Class 150–2500 (PN 20–420)
Connessioni terminali (End Connections): flangiate (ASME B16.5) o saldate di testa (ASME B16.25)
Applicazioni (Applications): trasporto di petrolio e gas, raffinerie e impianti chimici.

Valvole per servizio acido (Sour Service Valves)

Materiali (Materials): acciaio inox duplex 22Cr o super duplex 25Cr
Certificazioni (Certified): conformi a NACE MR0175 / ISO 15156 per ambienti contenenti H₂S (fino a 20.000 ppm).

Valvole di grande diametro (Large-Diameter Valves)

Dimensioni (Sizes): 26"–48" NPS (DN 650–1200)
Classi di pressione (Pressure Classes): Class 150–600
Applicazioni (Applications): reti di oleodotti, piattaforme offshore e terminali LNG.

Campo di temperatura: da -50°C a +380°C (da -58°F a +716°F) — variabile in base ai materiali.
Opzioni di attuazione: manuale con volantino, riduttore conico, attuatori pneumatici (doppio effetto / ritorno a molla) o attuatori elettrici rotativi.
Test: prove idrostatiche su corpo e sedi (API 6D §7.6), test di tenuta con gas e test opzionali per emissioni fuggitive (ISO 15848-1).

Trasporto di petrolio e gas: isolamento principale e valvole di blocco in oleodotti interregionali.
Piattaforme offshore : controllo pozzo, isolamento del riser e chiusura di condotte sottomarine.
Raffinazione e petrolchimico: processi ad alta pressione con idrocarburi, linee di trasferimento catalizzatore.
Impianti LNG/LPG: versioni criogeniche con prolungamento del cappello per servizio a bassa temperatura.
Produzione di energia: isolamento in sistemi di vapore, olio combustibile o acqua di raffreddamento.
